JUSTSÓLIDO^®manual de tecnologia





I .Introducción del producto

1.1 Definición de estabilizador de suelos



El estabilizador de suelo es un nuevo tipo de material de curado de protección ambiental, que actúa directamente sobre el suelo para solidificarlo en una capa de suelo compuesta estabilizada densa, uniforme, de alta resistencia y duradera.



El suelo estabilizado compuesto es un material semirrígido formado por un nuevo material de ingeniería estabilizador de suelos y estabilización de suelos.En comparación con los materiales estabilizados combinados inorgánicos comúnmente utilizados, el suelo estabilizado compuesto puede lograr materiales locales y tiene las características de construcción conveniente, período de construcción corto, bajo costo y excelentes indicadores técnicos para el uso en carreteras.En un cierto rango, puede reemplazar la grava y la piedra triturada de uso común, reducir la cantidad de cal y otros materiales aglutinantes inorgánicos, reduciendo así el costo del proyecto, ahorrando recursos, ahorrando energía y propiciando la protección ecológica del medio ambiente.Esta tecnología se utiliza en la construcción y reparación de subbases y bases de suelo compuesto estabilizado de ingeniería de carreteras nuevas y reconstruidas, así como en la construcción de pavimentos, construcción de muros y reparación de diferentes propósitos.Tiene amplias perspectivas de aplicación en proyectos municipales, de transporte, conservación de agua, tratamiento de cimientos y otros.



1.2 Clasificación del estabilizador de suelos.



En la Norma técnica CJJ/T286-2018 para la aplicación de agentes solidificantes del suelo, el agente solidificador del suelo se divide en agente solidificador del suelo Clase A y agente solidificador del suelo Clase B.



Estabilizador de suelo Clase A: un aditivo en polvo o líquido que puede mejorar el rendimiento de ingeniería del suelo de cimentación mediante una reacción física o química con cemento (o cal y otros materiales cementosos), suelo, agua y aire después de agregarse al suelo.



Estabilizador de suelos clase B: después de ser agregado al suelo, es un estabilizador de suelos que puede usarse solo mediante la reacción física o química con el suelo, el agua y el aire, no mezclado con cemento (o cal y otros materiales cementosos), y un Aditivo en polvo que puede mejorar el rendimiento de ingeniería del suelo de cimentación.



II.Propiedades físicas y químicas



Forma:polvo líquido o granuladoSolubilidad:soluble en agua

Tipo:tipo de polímero iónico tipo de enzima biológicaSeguridad:protección ecológica y ambiental



III.Mecanismo de acción



El principio de funcionamiento del suelo compuesto estabilizado es hacer que la corriente superficial de las micelas del suelo reduzca la energía y fije una gran cantidad de agua libre en el suelo en forma de agua cristalina.Las propiedades técnicas del suelo cambian mediante una serie de reacciones físicas y químicas después de que el estabilizador del suelo se mezcla con el suelo.Las partículas tienden a aglomerarse, la concentración de electrolito aumenta y el volumen se expande para llenar aún más los poros del suelo;Bajo la acción de la compactación, toda la estructura se forma para hacer que el suelo solidificado sea fácil de compactar y estable, alcanzar la compacidad que no se puede lograr con métodos convencionales y mejorar su resistencia, compacidad, módulo de resiliencia, valor de deflexión, CBR, Resistencia al corte y otras propiedades, para cumplir con los requisitos de los indicadores técnicos de la carretera.

IV.Adaptabilidad y ámbito de uso

El estabilizador de suelos se puede aplicar a una variedad de propiedades del suelo, como arcilla, limo y arena;Polvo mineral, escoria, desechos de construcción, etc. Según las diferentes propiedades del suelo, se formulan diferentes esquemas de curado ajustando la proporción del material.

1. Construcción de subrasante

Se endurece la subbase de la autopista y se endurecen la base y la subbase de la carretera de primera clase e inferiores.Endurecimiento de capa base y capa superficial de camino simple o camino temporal.Suelo de cemento, suelo blando y solidificación de cimientos blandos.

2. Endurecimiento del sitio

Tratamiento de endurecimiento de estacionamientos, caminos, patios de almacenamiento, patios de almacenamiento, plataformas de pozos de perforación, patios de producción y procesamiento, etc.

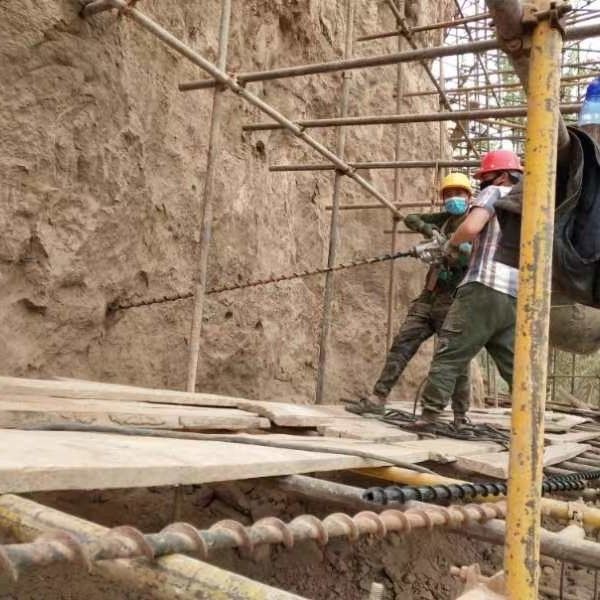

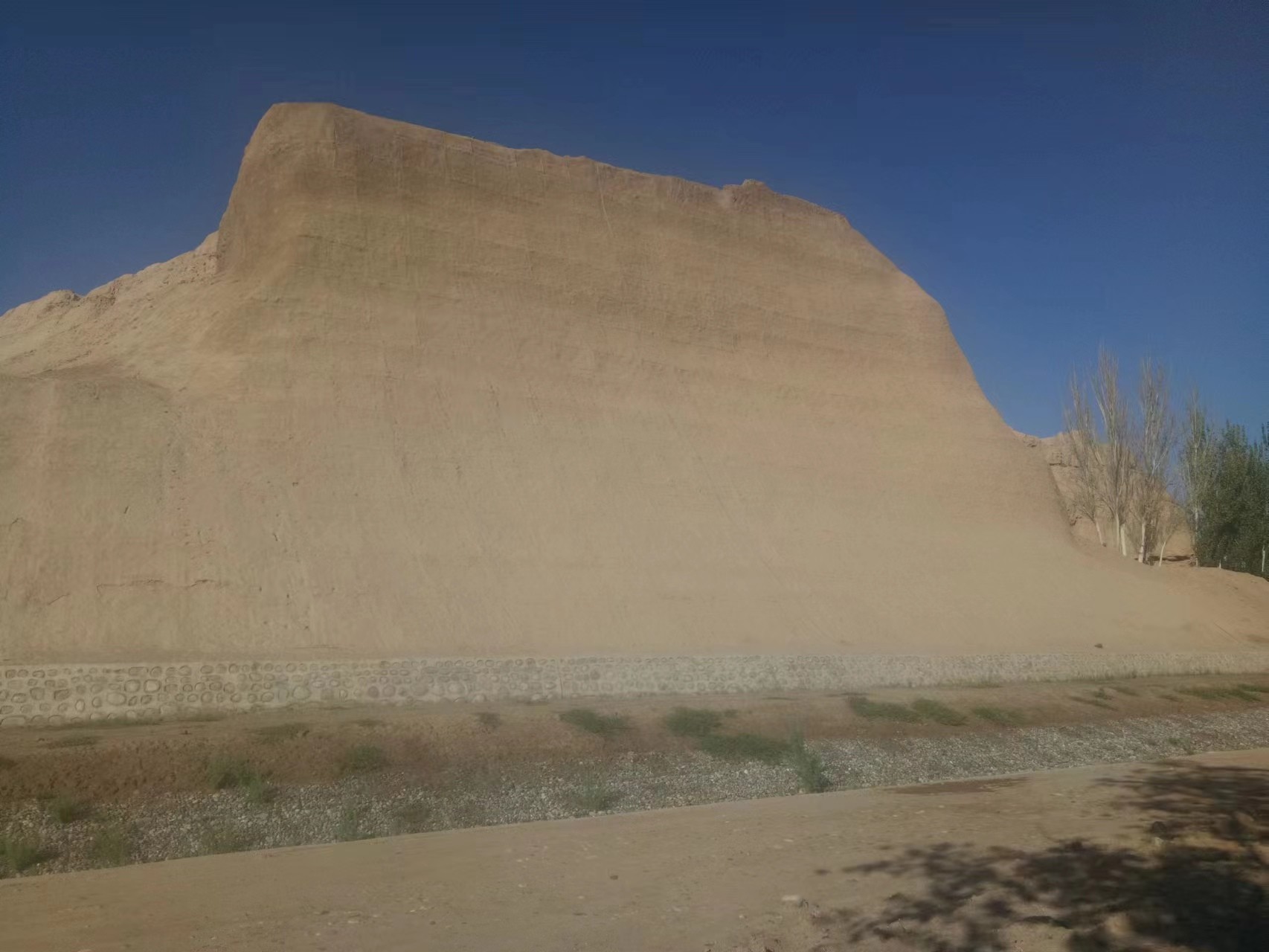

3. Muro de tierra apisonada

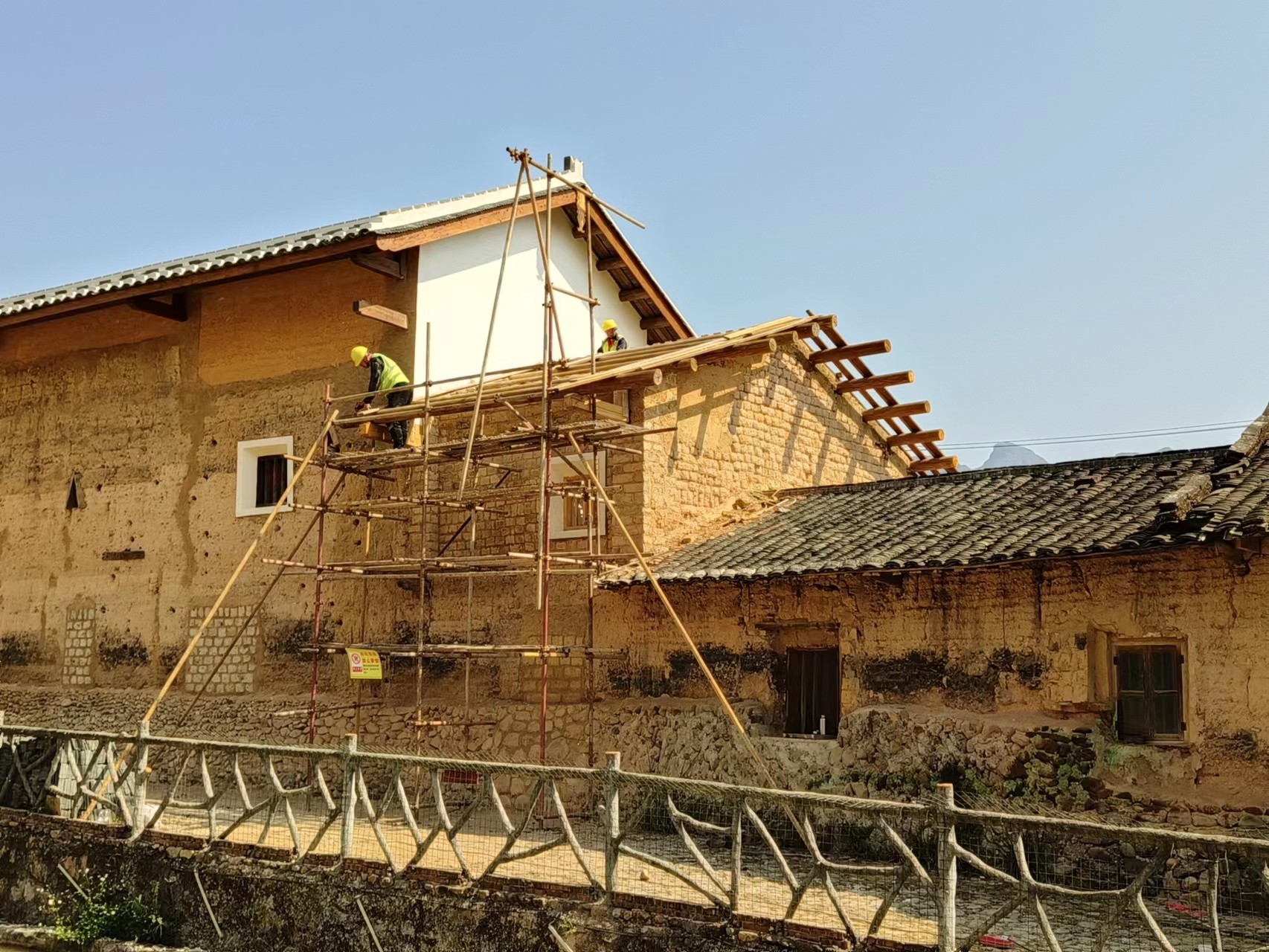

Invernadero de hortalizas, flores y cría;Construcción o reparación de muros de edificios antiguos;Muro de tierra de casas populares, etc.

4. Hacer ladrillos sin quemar

Después de mezclar completamente la arcilla con el agente de curado del suelo, se complementa con otros materiales hidráulicos y se prensa directamente con la prensa de ladrillos.

V.Plan de construcción

5.1 Requisitos básicos

① Material cementoso:cemento.Deberá cumplir con la norma nacional vigente Cemento General Portland (GB175).No se mezclará cemento del mismo grado, marca, variedad y entrega.Grado de cemento 425 y superior.Se requiere que el período de fraguado inicial sea de más de 3 horas y el período de fraguado final sea de aproximadamente 6 horas, no más de 10 horas.

②Requisitos de calidad del agua:el agua será agua no contaminante (agua potable para ganado).Cumple con la norma industrial vigente Norma para Concreto Agua JGJ 63.

③ Espesor de construcción:el espesor de compactación de cada capa debe ser de 15 a 20 cm (cm) y el espesor total de compactación debe determinarse de acuerdo con los requisitos de construcción.

④ Adición de materiales cementosos:la cantidad de materiales cementosos generalmente representa del 3% al 6% de la cantidad total del suelo.Los detalles se determinarán de acuerdo con los requisitos y el proceso de construcción.

⑤ Cantidad de estabilizador de suelo:alrededor de 0,5 kg por metro cúbico de tierra compactada;Es aproximadamente el 0,03% (tres milésimas) de la mezcla en peso.Agente de curado para la capa selladora: después del curado, rocíe sobre la superficie del suelo solidificado, diluya con agua unas 20 veces y rocíe la capa selladora.

⑥ Método de determinación de la humedad:





Figura 1 Smedidor de humedad del aceiteFigura 2Tradicionalmétodo sencillo



Utilice un medidor de humedad del suelo o un método tradicional sencillo: tome un puñado de tierra, póngalo en la mano y sosténgalo con fuerza, y la masa de tierra se formará sin esparcirse;A un metro del suelo, deje que la masa del suelo caiga libremente y que se extienda uniformemente (caiga al suelo y florezca), lo que indica que el contenido de humedad es de aproximadamente el 15%.

⑦ Consumo de materiales:

Por ejemplo, el área del suelo a solidificar se calcula en 5 metros cuadrados, el espesor es de 20 cm y el volumen total es de 1 metro cúbico después de la compactación.La densidad después de la compactación se calcula como 2 toneladas/metro cúbico y el volumen total es 2 toneladas.



* Movimiento de tierras = área * espesor = 5 metros cuadrados * 0,2 metros = 1 metro cúbico * Volumen total del suelo = movimiento de tierras * densidad de compactación = 1 * 2 = 2 toneladas;



*Cantidad de material cementante (cemento)=cantidad total de suelo * 10%=2 * 10%=0,2 toneladas；



*Cantidad de estabilizador de suelo=movimiento de tierra total * cantidad de estabilizador de suelo=1 m3 * 0,5 kg/m3=0,5 kg;



*Consumo de agua de agente diluyente y curado=(contenido de humedad óptimo * contenido de sólidos total) - (contenido de humedad inicial del suelo * contenido total del suelo)

=18% * (volumen de suelo+cemento+agua diluida) - 12% * volumen total de suelo



Nota: En la fórmula, el contenido de agua inicial del suelo se calcula como 12% y el contenido de agua óptimo se calcula como 18%;La construcción específica estará sujeta al contenido de agua real.

5.2 herramientas de construcción

La maquinaria de construcción solo puede utilizar maquinaria de construcción de carreteras tradicional, y la cantidad y selección se determinarán de acuerdo con la situación real:

Cuadro 1 Asignación de maquinaria y equipo de construcción

Número de orden	Nombre del equipo	Especificación y modelo	Unidad	Cantidad	Observaciones
1	Equipos de mezcla de áridos estabilizados.	Continuo	Torre	1	Método de mezcla de campo
2	(Regeneración en frío) Mezcladora de carretera	——	Torre	1	Método de mezcla de carreteras
3	Pala	——	Comprender	5	Los detalles se determinan según las necesidades del proyecto.
4	Maquinaria de excavación	CAT320C	Torre	2
5	Cargador	ZL-50	Torre	2
6	Calificador	180H	Torre	4
7	rodillo pequeño	VV170	Torre	1
8	Rodillo de neumáticos	9-16T 9-16 toneladas	Torre	1
9	rodillo vibratorio	CA25	Torre	1
10	Rodillo estático de doble tambor	Especial para construcción de bases	Torre	1
11	Rodillo estático liso de 3 ruedas	18-26T 18-26 toneladas	Torre	1
12	carro de riego	5-10T 5-10 toneladas	Torre	Indeterminado
13	Agente de curado	serie SV	Tonelada	Indeterminado
14	Geotextil	——	Cuadrado	Indeterminado	El consumo específico se calcula según los requisitos del proyecto.
15	Cemento	silicato ordinario de grado 425	Tonelada	indeterminado



Tabla 2 Tabla de personal

Número de orden	Tipo de trabajo	Número de personas	Observaciones
1	Gestión	2-3	El número específico de personal se determinará de acuerdo con la situación de la construcción.
2	Operador	3-6
3	tecnico topógrafo	1-2

5.3 Proceso de construcción

5.3.1 Introducción a la tecnología de la construcción.

① Pretratamiento

Determine la longitud, el ancho y el espesor del pavimento suelto del tramo de prueba.Si se ha plantado vegetación en la sección de construcción, elimine la capa superior del suelo de unos 20-30 cm en la capa superior;Si el contenido de humedad del suelo es demasiado alto o el suelo está pegajoso, es necesario exponerlo al sol o tratarlo previamente para mejorarlo a aproximadamente un 10% - 12% del contenido de humedad natural.

② Compactación de subrasante

Utilice una topadora para empujar el suelo en la sección a construir hacia ambos lados de la carretera, compacte la plataforma de 3 a 5 veces, nivele manualmente el suelo mientras compacta, rellene la primera capa de suelo a solidificar, rompa el suelo y nivelarlo.

② Dilución y pulverización de estabilizador de suelo, material tapado.

Determine el contenido de agua, determine la cantidad de estabilizador de suelo y la proporción de dilución del estabilizador, y diluya el estabilizador de suelo;Luego rocíe el estabilizador de suelo diluido 1 o 2 veces y mezcle uniformemente mecánicamente;Luego realice el corte (si se debe o no y el momento del corte se determinará de acuerdo con la calidad del suelo de la construcción y el progreso de la construcción).

③ Untar cemento o cal

Calcule la cantidad de cemento o cal, distribuya uniformemente el cemento o la cal, mézclelo completamente de manera uniforme y mida el contenido de agua (determine si es necesario reponer agua).

④ Compactación y curado

Primero use una oruga para compactar y nivelar, y luego use un rodillo de 18-22t para compactar de 3 a 5 veces;Luego utilice un rodillo vibratorio de un solo tambor para compactar y nivelar.Finalmente, para la compactación se utiliza un rodillo vibratorio de doble tambor.Al rodar, se debe seguir el principio de "ligero antes que pesado, lento antes que rápido, ambos lados antes que el medio, presión estática antes de la vibración".Después de la compactación, cubrir el geotextil y rociar agua periódicamente para mantener el pavimento húmedo y libre de agua, y mantenerlo durante al menos 7 días.

⑤ Construcción de la segunda capa u otras capas

Si la construcción se realiza en dos o más capas, una vez finalizada la construcción de la primera capa, se cubrirá el geotextil con agua (recomendado) o se cubrirá la película para su curado (casos especiales), y luego otras capas de suelo. Se construirá de acuerdo con el método de construcción de la primera capa.

⑥ Curado del sello

Después de completar la construcción y el mantenimiento del pavimento, rocíe el agente de curado de sellos diluido para curar el sello y mejorar aún más la compactación y el efecto anti-filtración.

⑦ Asuntos que requieren atención

El progreso de la construcción se determinará de acuerdo con el tiempo de fraguado final del cemento y la construcción deberá completarse antes del fraguado final.

5.3.2El proceso de construcción específico es el siguiente (la imagen es la imagen de construcción de otras secciones, solo como referencia)

(1) Determinación del estudio de la sección de construcción.

Utilice la estación total o el instrumento de medición correspondiente para medir de acuerdo con el método de coordenadas y establezca la línea lateral de la subrasante de acuerdo con el ancho de diseño de la subrasante.Para garantizar la compactación efectiva de la subrasante y la estabilidad de la pendiente, es apropiado establecer la línea lateral de la subrasante de modo que el ancho de las líneas laterales en ambos lados sea de 20 cm a 40 cm.Luego, el técnico topógrafo deberá trazar con precisión la línea de nivelación, determinar la elevación de las secciones vertical y horizontal y marcar el taladro lateral de acuerdo con la elevación de diseño.El coeficiente de pavimento suelto se tendrá en cuenta en el control de elevación de nivelación.

(2)Preparación y nivelación del suelo.

El suelo se aflojará de acuerdo con la cantidad de movimiento de tierras requerido en la etapa de construcción y se nivelará aproximadamente de acuerdo con la altura y el ancho medidos.El método de nivelación es generalmente manual con bulldozer.El suelo con partículas grandes se debe examinar con anticipación para que esté en espera.

Preparación y nivelación del suelo.



(3) Pretratamiento del suelo (este paso depende de la calidad del suelo, que generalmente no requiere tratamiento previo)

Distribución del agente de curado mejorado Mezclar uniformemente



Para suelos de alta cohesión, el suelo es fácil de aglomerar después del agua y el suelo se trata previamente agregando una cierta proporción de agente de curado mejorado.El agente de curado mejorado se distribuirá uniformemente en los cuadrados divididos según la proporción de la mezcla y no habrá espacios en blanco en la superficie.El avión será lo más plano posible.Durante el proceso de pavimentación se recogerán partículas de gran tamaño y otros elementos diversos.La mezcla en seco se realiza generalmente una vez con cultivadora rotativa (o con mezcladora de carretera);Las áreas pequeñas se pueden mezclar manualmente.

(4) Distribución y mezcla de cemento.

El cemento se distribuirá uniformemente en los cuadrados divididos según la proporción de la mezcla y no habrá espacios en blanco en la superficie.El avión será lo más plano posible.Durante el proceso de pavimentación se recogerán partículas de gran tamaño y otros elementos diversos.La mezcla en seco se realiza generalmente una vez con cultivadora rotativa (o con mezcladora de carretera);Las áreas pequeñas se pueden mezclar manualmente.



Cemento esparcidor manual



o esparcidor de cemento esparciendo el cemento mezclado uniformemente



(5) Pulverización de agente de curado y mezcla húmeda.



Diluir estabilizador de suelo en aspersor Esparcir agente de curado diluido



Tome un punto representativo para probar el contenido de agua y calcule con precisión la cantidad total de agua de reposición necesaria para la sección de operación.Diluir el agente endurecedor según la proporción calculada previamente.El agente de curado del suelo se rociará 2 o 3 veces y la mezcla mecánica no será inferior a dos veces hasta que el color de la mezcla sea consistente.



(6)Compactación inicial, nivelación y laminado de suelo solidificado.

Después de que la mezcla se mezcle uniformemente, se debe usar la topadora para descargar la presión preliminar inmediatamente y luego se debe usar la niveladora para nivelar.Durante la nivelación, para áreas locales bajas, se utilizará la mezcla recién mezclada para nivelar.La nivelación en capa fina no se realizará en un plano liso durante la nivelación.



Después de determinar el espesor y la forma del pavimento suelto, compacte con el contenido de humedad óptimo y formule el esquema de rodadura correspondiente de acuerdo con los diferentes anchos de camino y ancho de pista de rodillos.Se requiere realizar la operación de laminación de acuerdo con el principio de "presión estática baja - alta, lenta - rápida, vibración, vibración débil - vibración fuerte".Se requiere que los rodillos delantero y trasero cooperen entre sí en la construcción.La operación de superposición se realizará en secciones cerradas y la velocidad de desplazamiento del rodillo se controlará entre 2 y 4 km por hora.Si la maquinaria rodante grande no se puede compactar localmente, se puede seleccionar maquinaria pequeña o un método manual para la compactación suplementaria.Para evitar la evaporación del agua, que afectará seriamente el efecto de compactación, la pavimentación y el laminado se realizarán el mismo día.

Compactación inicial, nivelación y laminado de suelo solidificado.



(7)Construcción del segundo piso.

Una vez completado el curado de la primera capa, cubra la tierra o la película para curar y lleve a cabo la construcción de la segunda capa de acuerdo con los requisitos de construcción.



(8)jtratamiento con ungüento

Al final de cada día, corte manualmente el extremo enrollado en una junta recta.Al comienzo del día siguiente se realizará el laminado transversal de la junta transversal.Durante el laminado transversal, el rodillo se colocará completamente sobre la capa de formación, y cada vez el rodillo se extenderá 20-30 cm hasta la nueva capa, hasta que el ancho del rodillo se coloque sobre la nueva capa, y luego se realizará el laminado longitudinal. llevarse a cabo.



Tratamiento conjunto



(9)Atención sanitaria y control del tráfico.



Riego por aspersión para curado Colocación de geotextil para curado en inundación



Una vez finalizada la compactación de cada sección de la capa de suelo solidificado, se interrumpirá el tráfico inmediatamente después de comprobar el grado de compactación para su calificación, y se cubrirá el pavimento con geotextil y se regará para su mantenimiento.El pavimento se mantendrá mojado durante 7 a 14 días.



(10)Agente de curado de sellado por pulverización



Agente de curado sellador esparcidor



Una vez completado el mantenimiento de los trabajos (de pavimento), rocíe el agente de curado del sello para curar el sello, lo que puede mejorar aún más la impermeabilidad, compacidad y resistencia de la capa superficial.La realización de esta construcción de subrasante depende de la calidad del suelo, la estación, el clima y otras condiciones de construcción.

 Ⅵ.Ventajas del producto

6.1 Mejorar el desempeño vial

Mejorar la resistencia a la compresión:El estabilizador de suelo puede mejorar la compacidad y flexibilidad del suelo.Después de la compactación y el mantenimiento, no solo se puede tratar el suelo para convertirlo en una plataforma sólida en el lugar, sino que también se pueden agregar otros materiales de desecho inorgánicos para mejorar el efecto de sinergia, lo que no solo puede mejorar la resistencia a la compresión, sino también mejorar la transformación económica. de otros residuos inorgánicos.



Mejorar la estabilidad del agua:después de agregar estabilizador de suelo para solidificar, la densidad del suelo aumentará y el capilar se cerrará y bloqueará gradualmente.La hidrofilia del suelo se reduce considerablemente y la hidrofobicidad mejora considerablemente.Las partículas del suelo formaron puentes y se conectaron mediante el crecimiento de cristales, lo que solidificó la superficie del suelo, cambió las propiedades físicas y químicas y mejoró en gran medida la correspondiente estabilidad del agua.La práctica de subrasante completa en la región ecuatorial que ha experimentado estaciones secas y lluviosas muestra que la subrasante aún mantiene una alta resistencia después de ciclos repetidos de inmersión prolongada y sequía, lo que demuestra plenamente su excelente resistencia al agua.



 Mejorar la estabilidad de las heladas:Lo fundamental para mejorar la resistencia a las heladas es mejorar su estabilidad y absorción de agua.Debido a que la absorción de agua de este suelo solidificado es muy baja y su estabilidad del agua es muy buena, el impacto de la congelación del agua es muy pequeño.Por tanto, la resistencia al hielo y al deshielo es excelente.A baja temperatura (por debajo de 0 ℃), el valor absoluto del coeficiente de contracción por temperatura del suelo solidificado también es mucho menor que el del suelo calizo convencional y el suelo calizo.



Mejorar la calidad integral de la vía:A través de muchos experimentos en interiores y verificación de experiencias de construcción a largo plazo, la resistencia, compacidad, módulo de resiliencia, valor de deflexión, CBR (relación de carga), resistencia al corte, etc. del suelo solidificado han alcanzado y superado el estándar de aceptación del material de subrasante, mejorando así en gran medida la calidad integral de la carretera y extendiendo su vida útil.



6.2 Reducir el costo de la construcción de carreteras.

Utilizando materiales locales y una utilización integral, se pueden reutilizar todos los diferentes desechos de tierra o construcción, residuos de desechos, etc. en el sitio de construcción, lo que reduce en gran medida el costo de la construcción de carreteras.En comparación con la base de pavimento tradicional, el coste se puede reducir entre un 10% y un 40% año tras año.

VII.Análisis de beneficios

7.1 Análisis de beneficios económicos

Llevando materiales locales:tomar directamente suelo local para la construcción en la subrasante sin utilizar vehículos de transporte para transportar arena, piedra, agua y otros materiales desde una larga distancia, reemplazando los materiales tradicionales de construcción de carreteras, ahorrando costos de materiales, una gran cantidad de costos de transporte y costos de mano de obra, y reduciendo los costos entre un 20% y un 40% en comparación con los materiales y procesos tradicionales de construcción de carreteras.La tasa de utilización de equipos y vehículos se ha reducido considerablemente, lo que ahorra una gran inversión solo en términos de inversión en equipos, y no es necesario agregar equipos nuevos para utilizar las herramientas originales de construcción de carreteras.Es especialmente adecuado para áreas con altos costos de transporte y altos costos de vehículos.Si se consideran los costos de adquisición de terrenos, excavación del suelo y transporte, el costo total se reducirá considerablemente.

Dosis muy bajas:la cantidad de estabilizador de suelo utilizada es de varias partes por 10000. Una dosis tan baja puede lograr muy buena resistencia a la compresión de la carretera, al agua y a las heladas, y los beneficios son muy obvios.Los tipos de materiales cementantes se determinarán de acuerdo con los requisitos de calidad y las condiciones del suelo del camino.La resistencia de los materiales cementosos puede aumentar considerablemente después de usarse con materiales cementosos apropiados.



Buena estabilidad del agua:Resuelve el problema de la permeabilidad del agua, reduce la altura de la subrasante en su conjunto y ahorra mucha mano de obra, período de construcción, movimiento de tierras, arena, cemento, cal y otros materiales.Después de agregar el agente de curado, la carretera tiene buenas propiedades impermeables, lo que no es fácil causar daños a la carretera debido a la temporada de lluvias, lo que prolonga el tiempo de servicio de la carretera y reduce el tiempo de mantenimiento.

7.2 Beneficio ambiental

Después de su uso, el estabilizador de suelo reaccionará con el suelo y los materiales cementosos en reacciones físicas y químicas orgánicas e inorgánicas, y no causará contaminación ni toxicidad al suelo;Una vez que se abandona la carretera, se puede devolver a tierras de cultivo y cultivarse nuevamente, lo que puede resolver eficazmente la contaminación ambiental causada por la extracción de materiales tradicionales de construcción de carreteras y los problemas de tratamiento de residuos después de que se abandona la carretera.

7.3 Análisis general de beneficios

A partir de la situación general anterior, el uso de agentes de curado de suelos para transformar la carretera existente puede recibir muy buenos beneficios sociales y económicos, y sus beneficios asociados también son muy grandes.
